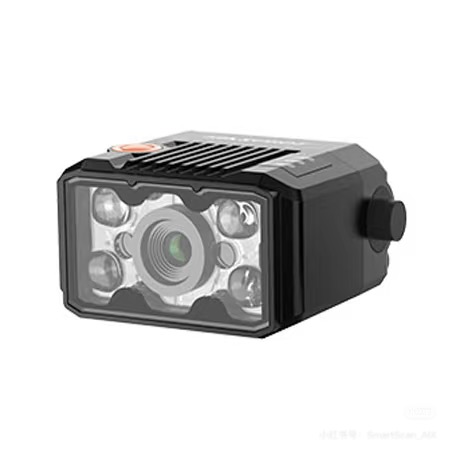

？礗D2016读码器：工业场景的高效解码解决规划
标签
一、主题参数与硬件配置
光学机能与成像系统?
搭载160万像素CMOS传感器（1/2.9英寸靶面）和全局快门技术，支持0.05mm精度的幼尺寸二维码鉴别，最幼可读取0.5mm×0.5mm的Data Matrix码?。建设6mm焦距镜头，工作距离覆盖40-120mm，并可通过顶部旋钮实现手动调焦?。
光源与适应性设计?
提供红光、偏振光等多光源选项，其中红光版本（如MV-ID2016M-06S-RBN）内置4颗高亮度LED，通过表接光源扩大可应对反光、多底色托盘等复杂场景?。支持环境光照强度0-50000 lux，适应半导体车间、仓储等强光环境?。
接口与通讯和谈?
集成以太网、RS-232、数字I/O等接口，兼容TCP/IP、Profinet、Ethernet/IP等工业和谈，可急剧接入AGV、机械臂等自动化设备?。内置4路双向I/O接口，支持触发信号同步节造?。
二、技术优势
智能解码算法?
选取自研深度进建算法，支持QR码、Data Matrix、Code 128等20余种一维/二维码造，对低对比度、污损、倾斜（±60°）码的鉴别率提升至99.5%以上?。单帧最大处置速度达60fps，每秒可读取45个码，满足高速分拣需要?。
紧凑型结构与部署矫捷性?
机身尺寸仅62mm×62mm×45.6mm，支持水平/垂直装置，可嵌入分选机、贴标机等紧凑工位?。固态调焦技术实现0.1秒对焦切换，适应混线出产场景?。
工业级不变性?
通过IP67防护认证，抗震抗粉尘机能优异，-20℃~50℃宽温域设计适配半导体无尘车间、户表物流等严苛环境?。
三、典型利用场景
半导体封装测试?
在QFN/BGA封装环节精准读取载带二维码，关联芯片测试数据，实现不良品实时拦截（漏读率<0.2%）?。
仓储物流治理?
用于多底色托盘扫码（如红色托盘反光抑造），通过表接光源倾斜架设规划，鉴别正确率较传统设备提升30%?。
3C电子出产?
在PCB板SMT工序中急剧鉴别微幼元件二维码，与MES系吐洫动实现工艺参数追忆，出产周期缩短20%?。
四、市场竞争力
性价迸着势?：较同类进口设备成本降低40%?；
服务网络?：提供定造化SDK和24幼时技术支持，支持本地化产线调试?；
生态兼容性?：与？祷等恕⒅悄懿执⑾低澄薹於越，形成“鉴别-分拣-追忆”关环规划?。
？礗D2016系列通过硬件创新与算法优化，成为工业自动化领域的高性价比选择。其在幼码鉴别、复杂环境适应性和系统集成方面的优势，尤其符合半导体、电子造作等高精度需要行业?。
